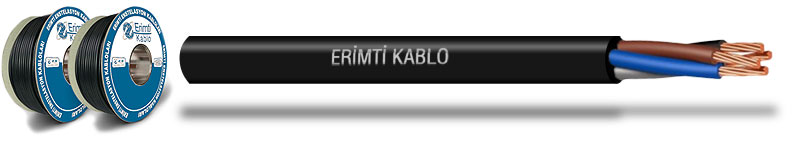

2-3-4-5 veya 7 kablo grubunu yer aldığı 0,75mm²,1mm², 1.5mm² kesitli kablolardan oluşan izoleli, bükülür ve üzeri dairesel ve yassı PVC kaplı kablolar.

Kablo Yapısı

İnce çok telli bakır iletkenli, çok damarlı, PVC yalıtımlı, PVC dış kılıflı, ısıya dayanıklı fleksibl bükülebilir esnek kablolardır.

Kullanıldığı Alanlar

Enerji istasyonlarında, kuru nemli ortamlarıda, ısıtma havalandırma elektrik sistemlerinde, ölçme, görüntüleme ve kontrol amaçlı makine üretimden, hareketli ev ve el aletlerinde, endüstriyel uygulamalarda esneklik ve normalden fazla ısı dayanımının gerekli olduğu yerlerde kullanılır.

Kablo Boyutları

2×0,50mm² 2×0,75mm² 3×0,75mm² 4×0,75mm² 5×0,75mm² 2x1mm² 2x1mm² Balıksırtı 2x1mm² Köşeli 3x1mm² 4x1mm² 5x1mm² 7x1mm² 2×1.5mm² 4×1,5 mm² 5×1,5mm² 7×1,5mm² 2×2,5mm² 3×2,5mm²

İletken Tipi

Elektrolitik Kalaylısız, Bükülü Bakır Tel

Renk Şeçenekleri

Teknik Bilgiler

Normal Kesiti	İletken Tel Sayısı ve Çapı	İzole Kalınlığı	Dış Kılıf Kalınlığı	Standart Dış Çap		Yaklaşık Dış Çap	20°C de iletkenin maksimum direnci (mΩ/km)	Yaklaşık Toplam Ağırlık	30°C de maksimum akım taşıma kapasitesi
Adet x mm²	Adet x mm	mm	mm	Min	Max	Max mm	Ω/km	Kg/km	Air A
2 x 0,50	22×0,20	0,6	0,80	5,7	7,2	6,4	26	57	8
2 x 0,75	22×0,20	0,6	0,80	5,7	7,2	6,4	26	57	8
3 x 075	22×0,22	0,6	0,80	6	7,6	6,8	26	68	8
4 x 0,75	22×0,20	0,6	0,80	6,6	8,3	7,4	26	85	8
5 x 0,75	22×0,20	0,6	0,80	7,4	9,3	8,3	26	101	8
2 x 1	30×0,20	0,6	0,80	5,9	7,5	6,6	19,5	64	12
2 x 1 (yassı)	30×0,20	0,6	0,80	5,9	7,5	6,6	19,5	64	12
3 x 1	30×0,20	0,6	0,80	6,3	8	7	19,5	77	12
4 x 1	30×0,20	0,6	0,80	7,1	9	7,9	19,5	98	12
5 x 1	30×0,20	0,6	0,90	7,8	9,8	8,6	19,5	125	12
7 x 1	30×0,20	0,6	1,00	8,2	10,8	9,3	19,5	122	12
2 x 1,5	27×0,25	0,7	0,80	6,8	8,6	7,4	13,3	91	18
3 x 1,5	27×0,25	0,7	0,90	7,4	9,4	8,1	13,3	109	18
4 x 1,5	27×0,25	0,7	0,80	8,4	10,5	9	13,3	145	18
5 x 1,5	27×0,25	0,7	1,00	9,3	11,6	10,1	13,3	176	18
7 x 1,5	27×0,25	0,7	1,00	10,2	12,6	9,3	13,3	196	18
2 x 2,5	27×0,25	0,7	1,00	10,2	12,6	9,3	13,3	196	18
3 x 2,5	27×0,25	0,7	1,00	10,2	12,6	9,3	13,3	196	18
(*) En küçük yalıtım kalınlığı = (Anma yalıtım kalınlığı – 0.10 mm) – (Anma yalıtım kalınlığı x 0.10)
